Может ли улучшенная конструкция трубных хомутов помочь снизить уровень шума в трубопроводных системах?

Шум в трубопроводной системе не всегда исходит от самого оборудования. Поток воды, изменения давления, работа насоса и контакт между трубами и опорными конструкциями могут способствовать возникновению нежелательного звука. Если трубы плохо поддерживаются или их движение не контролируется должным образом, вибрация может распространяться по всей установке и становиться более заметной. Для покупателей, оценивающих Производитель трубных хомутов Понимание взаимосвязи между конструкцией зажима, контактными материалами и условиями монтажа может помочь им выбрать компоненты, соответствующие требованиям их проекта.

Контакт с трубой может повлиять на передачу вибрации

Зажим для труб создает соединение между трубой и ее несущей конструкцией. Если контактная поверхность неподходящая или зажим установлен неправильно, вибрация может быстрее передаваться на окружающие компоненты.

Результат зависит от нескольких факторов, в том числе от материала трубы, условий эксплуатации, расстояния между опорами и жесткости монтажной конструкции. Зажим сам по себе не может устранить все источники шума трубопровода, но соответствующая конструкция может помочь контролировать контакт между трубой и ее опорой.

Поэтому производителям следует учитывать, как зажим удерживает трубу, как давление распределяется вокруг области контакта и требует ли предполагаемое применение жесткого или более податливого интерфейса.

Выбор подходящего материала подкладки

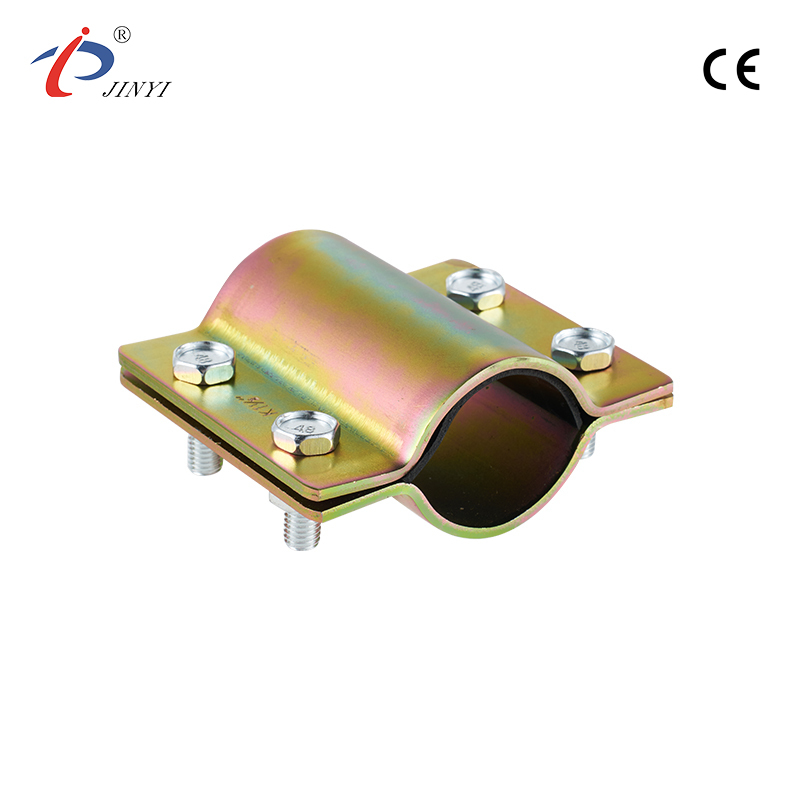

В некоторых хомутах для труб используется внутренний вкладыш, отделяющий трубу от металлического корпуса хомута. В зависимости от материала и конструкции вкладыш может помочь уменьшить прямой контакт, защитить поверхность трубы или компенсировать незначительные различия в посадке.

Однако выбор вкладыша требует большего, чем просто выбор мягкого материала. Вкладыш должен соответствовать диаметру трубы, рабочей температуре, окружающей среде и ожидаемым условиям нагрузки. Материал, который чрезмерно сжимается, может повлиять на удержание, а материал, непригодный для окружающей среды, может со временем испортиться.

Для групп по закупкам полезными будут вопросы о том, является ли вкладыш сменным, как он закреплен внутри зажима и для каких условий эксплуатации предназначено изделие. Эти детали помогают уточнить функцию хомута с футеровкой до того, как он поступит в производство или установку.

Давление зажима должно соответствовать применению

Хомут должен надежно удерживать трубу, не создавая лишнего давления на стенку трубы или ее защитную поверхность. Чрезмерная затяжка может повредить некоторые материалы трубы или деформировать вкладыш, а недостаточная затяжка может привести к нежелательному смещению.

Подходящее зажимное приспособление зависит от конструкции изделия, материала трубы, метода установки и требуемой опорной функции. Производители должны определить предполагаемый метод крепления и предоставить четкие инструкции по установке, а не предполагать, что каждый зажим можно затянуть одинаково.

Покупателям также следует различать зажимы, предназначенные для фиксации трубы в нужном положении, и зажимы, предназначенные для направления движения. Это различие имеет значение в системах, где необходимо учитывать тепловое расширение или другое рабочее движение.

Что следует учитывать покупателям при использовании приложения для контроля шума?

Если проект трубопровода включает в себя проблемы вибрации или шума, выбор продукта должен основываться на всей установке, а не только на хомуте. Прежде чем подтвердить заказ, покупатели могут ознакомиться с несколькими практическими моментами:

• Подходит ли зажим с футеровкой или без футеровки
• Совместимость материала футеровки и трубы
• Рабочая температура и воздействие окружающей среды
• Требуемое ограничение трубы или допуск на перемещение
• Монтажное оборудование и опорная конструкция
• Наличие соответствующих чертежей изделия и инструкций по установке.

Эти проверки помогают выяснить, решает ли выбранный зажим реальную проблему контакта или поддержки. Если шум возникает из-за насоса, условий потока или другого компонента системы, также могут потребоваться другие корректирующие меры.

Геометрия влияет на посадку и контакт

Форма зажима определяет, как компонент окружает трубу и соединяется с точкой крепления. Неравномерная форма или неправильное расположение крепежных отверстий могут затруднить установку и повлиять на контакт хомута с трубой.

При разработке продукции производители должны учитывать взаимосвязь между кривизной хомута, диаметром трубы, толщиной футеровки и геометрией крепления. Конструкция должна обеспечивать подходящую посадку для указанного диапазона труб, обеспечивая при этом удобный доступ для установки.

В случае индивидуальных проектов обмен чертежами и требованиями к размерам на ранней стадии может помочь выявить потенциальные помехи соседним компонентам. Это особенно полезно, когда зажимы должны размещаться в ограниченном пространстве для оборудования или в повторяющихся схемах монтажа.

Производственные проверки помогают поддерживать производительность

Хорошо спроектированный образец не гарантирует, что каждая производственная партия будет иметь одинаковую форму и отделку. Для трубных хомутов с футеровкой проверка может охватывать как металлический корпус, так и контактный материал.

Процесс обеспечения качества производства может включать проверку формованных размеров, положения отверстий, обработки поверхности, размещения вкладыша и согласованности сборки. Соответствующие критерии проверки должны отражать утвержденную спецификацию продукта и его предполагаемое применение.

Ведение четкого производственного учета также помогает производителям исследовать отклонения и управлять повторными заказами. Для зарубежных покупателей согласованные спецификации и процедуры проверки обеспечивают более надежную основу для поставок продукции в больших объемах.

Рассмотрите всю схему поддержки

Управление шумом в трубопроводных системах предполагает взаимодействие оборудования, трубопроводов, опор и окружающих конструкций. Подходящий зажим может способствовать лучшему удержанию трубы и контролю контактов, но его эффективность зависит от того, как он выбран и установлен.

Для зарубежных дистрибьюторов, инженерных групп и покупателей проектов работа с производителем трубных хомутов, который знает варианты материалов, конструкцию вкладыша, геометрию зажима и требования к применению, может сделать выбор продукта более точным. Определение источника проблемы и необходимой функции поддержки в первую очередь помогает убедиться, что выбранный зажим служит практической цели, а не просто добавляет еще один компонент в систему.
